母线桥和插接式母线槽有什么区别?

母线桥和插接式母线槽有什么区别?

插接式母线槽:母线桥又称桥式接线，用跨接断路器BCD把两条电源引入线与两台变压器联系起来的主接线。较分段单母线接线简化，减少了断路器的数量。根据跨接桥断路器的位置不同，分为内接线桥和外接线桥。其中内接线桥适用于线路较长，负荷曲线比较平稳的变电位置；外接线桥则适用于线路较短，负荷曲线变化较大的变电位置。

母线桥刷漆的作用：绝缘、防腐、散热和“相”的标识。

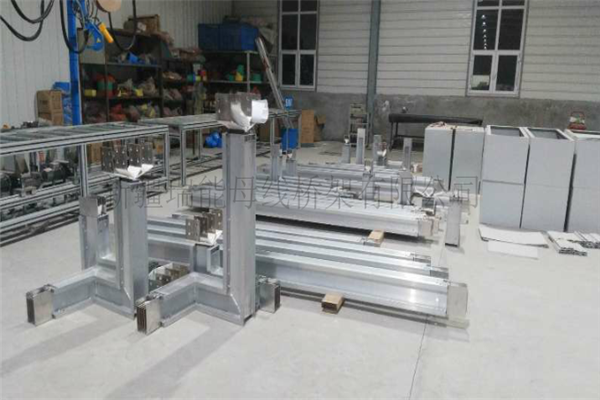

带型母线母线和封闭式插接母线槽其实就是一个封闭一个不封闭。封闭式母线简称是母线槽，也就是说母线槽是封闭式母线的马甲，封闭式母线和母线槽指的都是同一种东西。封闭式母线是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。是将主母线采用金属外壳封闭的母线。

插接式母线槽有如下优点：

1.利于标准化，互换性好。

2.封闭外壳一般采用无磁或弱磁材料，减少发热。

3.将母线封闭，系统抗污秽能力提高，适合于煤炭、造纸、化工等粉尘严重和空气湿度大的地区。

封闭式母线槽可分为密集型绝缘母线槽和空气型绝缘母线槽，适用于额定工作电压660V、额定工作电流250～2500A．频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统连接。

不封闭的母线简称母线，是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为普通母线，一般用于组合配电柜之间的连接，它隐藏于组合柜中，因此比较安全。
