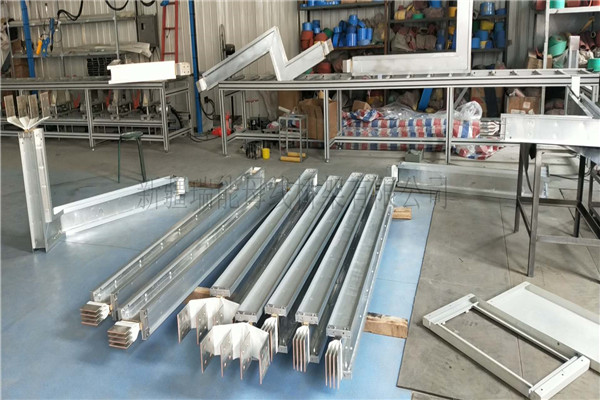

4000A铝合金空气式插接母线槽

威图空气母线槽产品优势:

1性能方面

母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着能量损耗小，最终节约用户的投资。而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。并且其“集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。线路的能量损失大，容易老化。

2安全性

母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时必须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。

3安装方面

母线由许多段组成，每一段长度既短且轻。因此，安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存，可以快速出货节约现场工作时间。其紧密的“三明治”结构能够减少电气空间，从而腾出更多的空间作为商业用途，如出租或作为公共场所。对于安装电缆来讲，则是一项困难的工作。因为，单根电缆往往很重，安装工作需要很多人的协作，花较多时间才能完成。另外，受制于电缆的弯曲半径，需要更多的安装空间。

4线路优化

通过使用母线槽，我们可以合并某些分支回路，并用插接箱将之转化为一条大的母线槽。它可简化电气系统，得到较多股线低的电流值。因此节约了工程的造价，并且易于维护。对于传统的电缆线路，电缆会使得电气系统极其复杂，庞大，难于维护，这样，就浪费了工程费用和安装空间。

5可扩展性

对于母线来讲，系统扩展可通过增加或改变若干段来完成，重新利用率高。而大多数情况下，电缆不能重新利用，因为长度和路线是不同的，如果要扩展系统，我们要购买新的电缆取代旧的电缆。

6插接式开关箱

插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是最为重要的部件，它是由铜合金冲压制成，经过热处理加以增强弹性，并且表面镀锡处理，即使插接200次以上，仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地，箱内设置了开关电路，采用塑壳断路器能对所分接线路的容量作过载和短路保护。

通过以上的分析我们不难看出，在现代建筑输配电中选用母线有着电缆无法比拟的优点。一、空气型封闭式高强度母线槽有关的特性

1.空气型封闭式高强度母线槽的主要用途及其适用范围

空气型绝缘母线槽，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。

2.空气型绝缘母线槽的构造及其使用环境

导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。

(1)导电铜排——由纯铜排组成，导电铜排接头的表面应均匀镀锡。

(2)绝缘材料——由聚四氟乙烯、聚碳酸高强绝缘塑料块组成。

(3)固定螺栓、绝缘套管、盖板.

空气型绝缘母线槽安装场地不易超过海拔高度2000m，周围空气温度不高于+40℃、不低于-5℃，在24小时内其品平均温度不超过+35℃，空气相对湿度在40℃时不超过50%、在20℃时不超过90%。周围空气清洁无尘埃及腐蚀绝缘的气体。

3.空气型绝缘母线槽的技术性能

(1)封闭式母线应符合以下技术规范要求：

IEC439-2《低压成套开关和控制设备》、GB7251-87《低压成套开关设备》、ZBK36002-89《母线槽、母线干线系统》

(2)封闭式母线适用于额定电压660V以下，频率50Hz的交流电源，母线在额定电流及110%额定电压下保证能长期工作，封闭式母线长期通过额定电流时其母排接触点温度不应大于60℃。封闭式母线在周围的温度为20℃±5℃，湿度为50～70%的常态下其绝缘电阻不小于20MΩ。

(3)封闭式母线能承受1min内(3750V50Hz)交流电，而无击穿和闪络现象。

(4)封闭式母线的阻抗值和重量下表所示。

(5)封闭式母线承受的额定短时耐受电流和额定峰值耐受电流产生的热应力和电动应力如下表所示:

密集型和空气型有什么区别?

1、体积小、重量轻；

密集型母线的“三明治”结构相对空气型母线“栅格式”结构明显存在体积小、占用空间小的优势；

2、电压降小、能耗低（节能）；

输电线路的电压降指标主要取决于输电线路的电阻、容抗、感抗，空气型母线由于相间存在较大空间，且外壳为磁性材料（钢），涡流现象明显，具有较大的容抗和感抗，电压降明显，电能损耗较大；而密集型母线紧密的结构，大大降低了母线系统的阻抗，而非磁性的铝镁合金外壳更加避免了磁滞涡流现象的产生，使得整个系统电压降非常小，能耗非常低；发热量小、散热快；

3、因为密集型母线拥有空气型母线难以比拟的低阻抗特点，在发热指标上密集型母线更小；热量传递无外乎对流、辐射、传导三种方式，而IP54的防护等级决定了母线系统必须是全封闭结构，所以母线内部热量采用对流传递是不存在的；密集型母线紧贴式的结构决定了它的热传递方式为“传导”；空气型母线相间存在静止的空气介质决定了它的传递方式为“辐射”，而金属间的热“传导”势必优越于气体介质的热“辐射”；再加上铝镁合金外壳材质导热性能远优于钢制外壳；

4、安全性能高；

空气型母线因为拥有着表面看似安全的结构，往往在绝缘材料的选用上一般均选用市场上中低档的材料，而这恰恰在使得它的安全性能上存在较大隐患，一旦这种性能较差的绝缘材料老化，绝缘材料脱落加上灰尘的日积月累，使得空气型母线产生相间短路；而密集型母线相与相间紧贴的结构，决定了在密集型母线绝缘材料的选用上都是当前国际上性能特别好的。

5、空气型母线内部支撑结构较多，势必增加了故障点，任何一个支撑件的损坏或脱落都会造成较大事故的发生；空气型母线外壳组装基本采用螺栓连接，而西门子密集型母线采用全自动铆接系统组装，前者在电气运行（伴随震动）过程中极容易发生螺栓松动、脱落，存在安全隐患，而后者摒弃了传统的螺栓连接，电气连续性好，同时避免了人为因素，装配精度高。

6、空气型母线中空式的结构有着它难以避免的“烟囱效应”，一旦一处着火，其中空式的结构正好充当烟囱的角色，使得整个火势蔓延速度加快，存在严重的安全隐患。
