什么是封闭式母线槽?

面对各种不同的母线槽弄的眼花缭乱,简单理解封闭式母线槽,就是母线槽.因为市场上的母线槽都是导体被外壳封装的,所以,基本上有外壳的母线槽都是封闭式母线槽(浇筑母线槽没有外壳的).

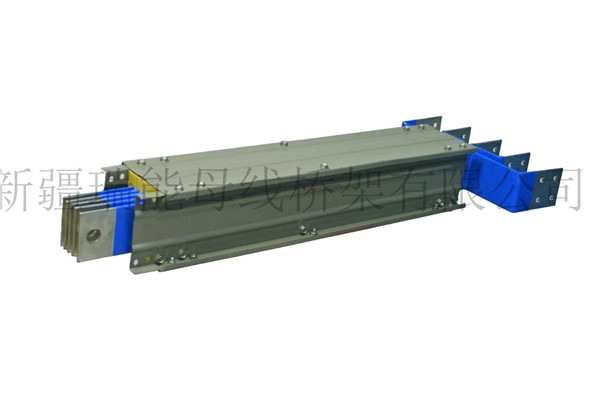

封闭式母线槽是由金属外壳（钢板或铝板）为保护外壳、导电铜排或者铝排或者铜包铝排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。

分类：封闭式母线槽一般分为空气型,密集型,耐火和防水浇筑型.

空气母线槽：空气型母线槽指的是导电铜排之间是空气为绝缘介质,显然,这种母线槽体型要略粗壮些.密集型母线槽。密集型母线槽指的是导电铜排用绝缘材质包裹起来,铜排之间紧密挨在一起,所以这种母线槽的体型也最纤细.耐火母线槽属于消防专用,可以在火灾发生时,温度在一定条件下继续工作.浇筑母线槽一般用在防水环境里,这种母线槽没有外壳,为树脂包裹起来.

组成：封闭母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。

特点：由于母线槽是用铜排或铝作为导电体，电流容量很大而且电气和机械性能好，另外用金属槽作为外壳，所以具有不燃烧，安全可靠性高，且使用寿命长，与传统的配电或比较，设备所占面积显著减少，并且外观美观，对于大型建筑物的施工和配电非常有利，概括起来母线槽具有下列特点：

1、电流容量可以很大；母线槽使用T2电解铜,电流一般从250A到6300A都可以达到.特别适应现代建筑的用电要求.

2、电压降很小；由于导电率高,损耗小,压降非常小.

3、短路负载能力强；可以承受较大的短路电流.

4、可靠性高，使用寿命长；在正常情况下,寿命可达60多年.从长远来看,相比电缆是非常经济的.

5、安全性高；母线槽的安全性很高,由于外壳有一定的机械强度,可以有效保护里面的铜排不受损害,同时防护等级高,更是增加了安全性.

6、环保节能；母线槽没有二次污染,环保节能.

7、外形尺寸小；电流大,体积小.

8、重量轻，操作容易；相比同容量的电缆,母线槽重量要轻得多.

9、连接非常简单(如同连接用水管道一般，一节节通过三通、弯头等接头使之连接成一个系统)；布线灵活,使用方便.

10、施工和检查简单；对后续的维护更为轻松简单.

11、具有现代的美观。铝镁合金外壳美观整洁.

母线槽具有系列配套、商品性生产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长。母线槽产品适用于交流50Hz，额定电压380V，额定电流250A-4000A的三相四线，三相五线制供配电系统工程中。

特性：

1.母线槽散热性能好.电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，最多允许敷设2层，其原因是考虑散热。母线槽利用空气传导散热，并通过紧密接触的钢制外壳，把热量散发出去，因此它的散热性能和电缆相比，电缆散热性能可见一斑了。

2.母线槽几乎不必维护，日常维护通常是测量外壳和穿芯螺栓的温升、进线箱的接头温升等，穿芯螺栓若采用4.8级，则需要定期紧固，若采用8.8级的高强螺栓则不必定期坚固。而电缆因其材料易于磨损、易老化、寿命较短等因素限制，需要定期进行检查和维护，甚至更换.

3.载电流范围上.目前电缆只能做到1000mm截面积，额定电流1600A，但这种大规格电缆因为体积及重量过大很少实际应用与工程中.工程中一般都选用400mm及以下规格电缆进行配电，这就要求很多根电缆同时供电.而母线槽额定电流能做到6300A，其强大的载流能力是电缆根本无法比拟的.

4.母线槽过载能力强.取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料过支采用工作温度为105℃的材料，现已开发出工作温度为140℃以上的辐射交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管。而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。

5.母线槽分接方便.所谓插接式母线槽，就是它利用插接的方式把主干线的电源分接到支线去，每隔若干米就留有插接箱口，因此分接十分方便。而电缆需要在现场进行分接，可靠性差，即便是预制分支电缆也尤其明显的缺点，主要是需要定制，其分支连接方式采用开口的“C”型抱箍，时间一久，能否保证紧箍力，加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。任何一个楼面需要切断电源，母线槽无须断电，只要在空载的情况下，取下母线槽的插接箱即可。但要切断预制分支电缆的分支电源，在带电的情况下操作是十分危险的。
